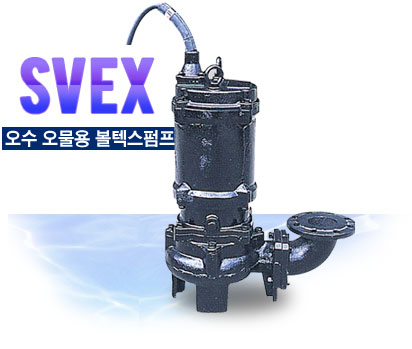

홈HOME > 제품소개 > 오수 오물용 볼텍스펌프

용도

  • 정화조 원수 이송 슬럿지 이송
  • 분뇨, 펄프 및 고형물 이송
  • 병원, 호텔, 식당, 빌딩등의 집배수 이송
  • 도축, 도계장의 잡배수 이송
  • 기타 하수처리장등의 원수 이송
  • 단독정화조
  • 집단 오수 처리장

특징

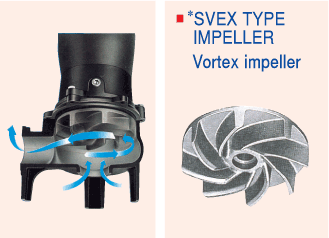

  • 오물펌프로서 특수개방형 임펠러에 의하여 고형물이나 섬유질등의 이물이 막히거나 감기지 않습니다
  • 자동탈착을 병용함으로 보수점검 작업을 용이하게 할 수 있음

성능곡선도

표준사양

제조설비
구 경
ømm 		형식
 출력
(kw) 		전양정
(m) 		토출량
(㎥/min) 		회전수
 중량
(kg) 		Auto
Setter
50 8-SVEX 0.75 8 0.21 3600 28 To-8-SVEX
80 15-SVEX 1.5 10 0.21 3600 49 To-15-SVEX
22-SVEX 2.2 15 0.3 3600 52 To-22-SVEX
37-SVEX 3.7 18 0.4 3600 73 To-37-SVEX
100 55-SVEX 5.5 20 0.56 3600 78 To-55-SVEX
75-SVEX 7.5 22 0.6 3600 135 To-75-SVEX
110-SVEX 11.0 25 0.65 3600 151 To-110-SVEX
150-SVEX 15.0 30 0.8 3600 159 To-150-SVEX

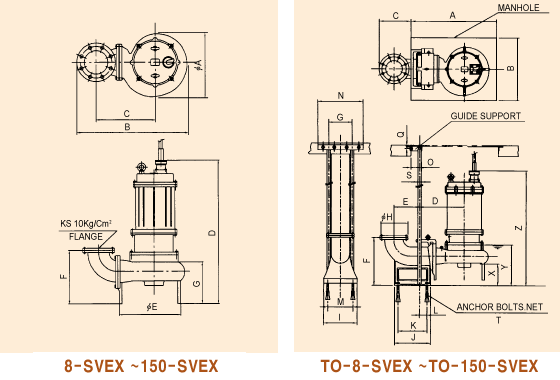

외형치수도

외형치수도
MODEL 구경 A B C D E F G
8-SVEX 50mm 175 376 227 352 175 157 111
15-SVEX 80mm 225 472 264 436 245 198 144
22-SVEX 80mm 210 472 264 461 245 198 144
37-SVEX 80mm 260 502 289 599 270 208 179
55-SVEX 100mm 320 603 345 834 323 285 234
75-SVEX 100mm 320 603 345 834 323 285 234
110-SVEX 100mm 350 650 380 934 350 310 275
150-SVEX 100mm 350 650 380 934 350 310 275
외형치수도
형식 TO-8-SVEX TO-15-SVEX TO-22-SVEX TO-37-SVEX TO-55-SVEX TO-75-SVEX TO-110-SVEX TO-150-SVEX
구경 80mm 80mm 80mm 80mm 80mm 100mm 100mm 100mm
A 500 700 700 700 700 700 700 700
B 400 450 450 450 450 450 450 450
C 160 258 286 286 286 286 286 286
D 180 200 210 230 230 275 275 275
E 142 225 225 225 225 276 276 276
F 250 290 290 290 290 340 340 340
G 70 80 80 80 80 100 100 100
H 155 185 185 190 190 210 210 210
I 160 220 220 220 220 250 250 250
J 200 250 250 250 250 290 290 290
K 120 180 180 180 180 200 200 200
L 10 20 20 20 20 19 19 19
M 120 170 170 170 170 200 200 200
N 230 230 230 230 230 300 300 300
O 60 60 60 60 60 60 60 60
Q 49 49 49 49 44 44 44 44
S 25 32 32 32 32 32 32 32
T 4-5/8"×150L
X 137 160 1630 137 137 160 160 160
Y 215 241 241 251 251 319 319 319
Z 452 480 480 510 510 919 919 919

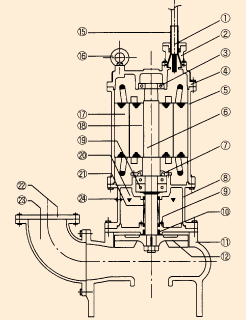

구조단면도

구조단면도
품번 품명 재질 품번 품명 재질
1 CAB TYRE CABLE - 12 IMPELLER GCD500
2 STUFFING BOX GC200 15 PROTECTED N.B.R
3 UPPER BEARING STB2 16 EYE BOLT SS400
4 MOTOR BRACKET GC200 17 STATOR S-60
5 MOTOR FRAME GC200 18 ROTOR S-60
6 MOTOR SHAFT STS410 19 LOWER BEARING STB2
7 BEARING COVER GC200 20 OIL TURBINE OIL
8 BEARING HOUSING GC200 21 MECHANICAL SEAL SIC/SIC
9 WATER CHAMBER GC200 22 FLANGE SS400
10 OIL SEAL N.B.R 23 ELBOW GC200
11 PUMP CASING GC200 24 OIL BOLT SS400

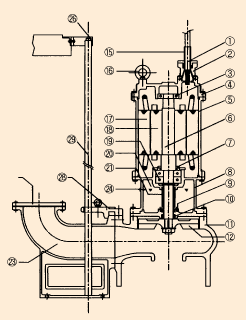

구조단면도
품번 품명 재질 품번 품명 재질
1 CAB TYRE CABLE - 16 EYE BOLT SS400
2 STUFFING BOX GC200 17 STATOR S-60
3 UPPER BEARING STB2 18 ROTOR S-60
4 MOTOR BRACKET GC200 19 LOWER BEARING STB2
5 MOTOR FRAME GC200 20 OIL TURBINE OIL
6 MOTOR SHAFT STS410 21 MECHANICAL SEAL SIC/SIC
7 BEARING COVER GC200 22 FLANGE SS400
8 BEARING HOUSING GC200 23 DUCK FOOT BEND GCD500
9 WATER CHAMBER GC200 24 OIL BOLT SS400
10 OIL SEAL N.B.R 26 GUIDE SUPPORT GCD500
11 PUMP CASING GC200 28 GUIDE HOOK GCD500
12 IMPELLER GCD500 29 GUIDE PIPE SPP
15 PROTECTED N.B.R .
 .
 .
