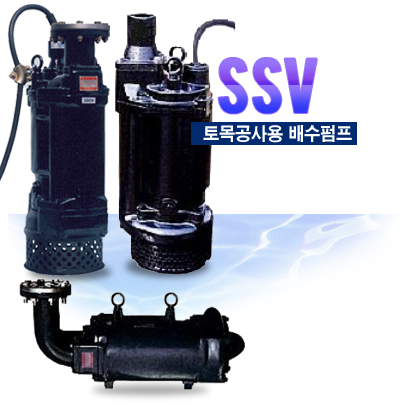

홈HOME > 제품소개 > 토목공사용 배수펌프

용도

  • 토목건축공사 배수용
  • 지하철공사의 용수배수용
  • 이동용긴급배수용
  • 산업현장 및 빌딩지하수 급,배수용
  • 1대의 펌프로 (Impeller교환) 고양정용이나 저양정용으로 손쉽게 변경가능
  • 상,하수도공사 배수용
  • 터널공사 배수용
  • 기타장식용 분수 및 폭포수용
  • 세륜기 제작용

특징

  • 최고형의 메카니칼씰을 사용하여 기존의 3배이상 씰링능력을 발휘함
  • 5.5Kw 기종이상은 Non-Pressure 설계로 제작됨

표준사양

제조설비
구 경
ø mm 		형식
Pump
Model 		출력
Out-Put
(kw) 		전양정
Head
(m) 		토출량
Capacity
(㎥/min) 		전압
Volt 		중량
Weight
(kg)
50mm SSV-15H 1.5 16 0.25 220/380/440 47
SSV-22H 2.2 20 0.30 220/380/440 54
80mm SSV-15L 1.5 8 0.50 220/380/440 47
SSV-22L 2.2 10 0.60 220/380/440 54
SSV-37H 3.7 20 0.50 220/380/440 80
SSV-55H 5.5 25 0.60 220/380/440 90
100mm SSV-37L 3.7 10 1.00 220/380/440 80
SSV-55L 5.5 15 1.00 220/380/440 90
SSV-75H 7.5 30 0.80 220/380/440 161
SSV-110H 11.0 35 1.00 220/380/440 175
SSV-150H 15.0 40 1.20 220/380/440 190
150mm SSV-75L 7.5 15 1.60 220/380/440 161
SSV-110L 11.0 20 1.70 220/380/440 175
SSV-150L 15.0 20 2.50 220/380/440 190

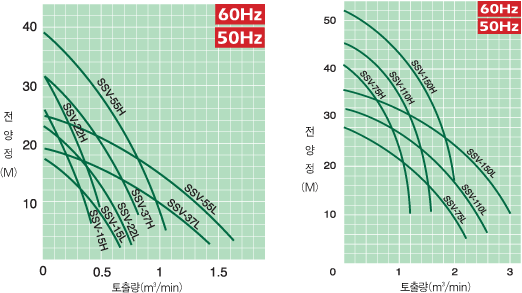

성능곡선도

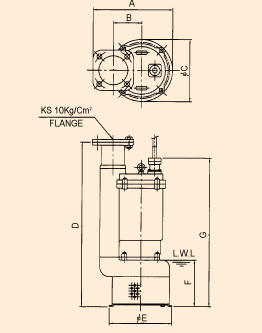

외형치수도

외형치수도
형식 A B C D E F G
SSV-15H 232 77 212 530 202 125 492
SSV-22H 232 77 212 555 202 125 517
SSV-15L 232 77 212 540 202 125 492
SSV-22L 232 77 212 565 202 125 517
SSV-37H 288 105 250 623 238 170 574
SSV-55H 288 105 250 673 238 170 624
SSV-37L 288 105 250 640 238 170 574
SSV-55L 288 105 250 690 238 170 624
SSV-75H 356 130 326 826 310 215 807
SSV-110H 366 130 326 866 310 215 847
SSV-150H 366 130 326 920 310 215 847
SSV-75L 366 130 326 879 310 215 807
SSV-110L 366 130 326 920 310 215 847
SSV-150L 366 130 326 920 310 215 847

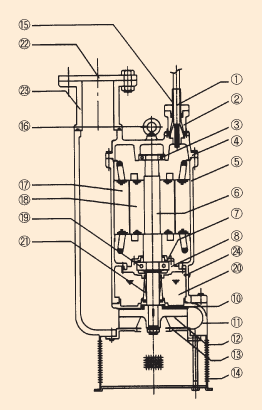

구조단면도

구조단면도
품번 품명 재질 품번 품명 재질
1 CAB TYPE CABLE - 14 STRAINER SS400
2 STUFFING BOX GC200 15 PROTECTED N.B.R
3 UPPER BEARING STB2 16 EYE BOLT SS400
4 MOTOR BRACKET GC200 17 STATOR S-60
5 MOTOR FRAME GC200 18 ROTOR S-60
6 MOTOR SHAFT STS410 19 LOWER BEARING STB2
7 BEARING COVER GC200 20 OIL TURBINE OIL
8 BEARING HOUSING GC200 21 MECHANICAL SEAL SIC/SIC
10 OIL SEAL N.B.R 22 FLANGE SS400
11 PUMP
CASING 		GC200 23 FLANGE COUPLING GC200
12 IMPELLER GCD500 24 OIL BOLT SS400
13 SUCTION COVER GCD500 .
