수중펌프 탈착장치 설치지침
홈HOME > 기술자료 > 수중펌프 탈착장치 설치지침

  1. 자동탈착장치의 설치 위치는 펌프조의 중심 부근에 설치한다.
    다수의 펌프를 동일조에 설치 할때는 펌프 상호간에 충분한 거리를 유지하여야 한다.

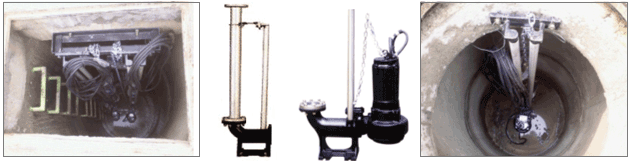

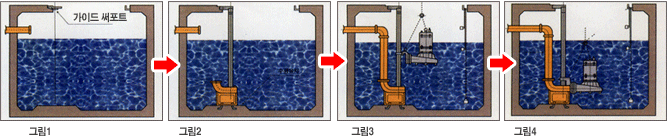

    (펌핑시 벽과 펌프간의 거리를 충분히 유지하여 와류발생이 일어나지 않도록 하여야 한다.) 그림1참조
  2. 맨홀에 캡타이어 케이블의 인출용 전선관(pipe)을 수조 상부인출이 가능한 위치에 설치하고, 각 펌프의 케이블 외경을 참조한다.그림1참조
    • 맨홀은 가이드 파이프를 수직으로 설치하기 위해 탈착장치 몸체와 위치 관계를 확인하고, 펌프의 외형도에 따라 정확하게 설치한다.
    • 맨홀은 펌프 외형도를 참고한다.
  3. 탈착장치 몸체를 수조의 바닥에 설치한 다음, 가이드 파이프를 수직으로 설치하기 위해 수직추를 가이드 써포트의 위치에 맞추고, 가이드 파이프를 탈착장치 몸체와 가이드 써포트에 연결하고 가이드 서포트를 맨홀에 고정한다.그림1참조
    • 탈착장치 몸체의 고정용 기초 볼트는 조의 콘크리트 펌프 치수도에 따라 위치를 선정하여 시공한다.
    • 가이드 파이프는 수직으로 설치하지 않으면 펌프를 들어올릴 수가 없으므로 반드시 수직으로 설치한다.그림2참조
  4. 토출관을 탈착장치 몸체에 연결하고 배관공사를 마무리한다.
    • 배관손실 등을 감안하여 가능한 곡관부를 작게 사용하여야 한다.
    • 피트가 깊은 경우나 수직거리가 횡축 거리보다 긴 경우는 역지변을 설치하여 역류를 방지하여 주십시오.그림3참조
  5. 펌프를 자동운전하는 경우는 오수에 적합한 제어장치를 선정하고 맨홀에 설치된 후크에 설치하여 제어범위를 설정한다.그림2참조
    (제어장치는 수조의유입구를 피하여 설치하여야 한다.)
  6. 펌프를 크레인 또는 체인블럭을 이용하여 천천히 아래로 내린다. 펌프는 자동으로 설치됩니다.그림4참조
    • 상승용 체인은 맨홀의 후크에 확실히 걸어야 한다.
    • 크레인 또는 체인블록은 펌프의 중심에 설치하여야 한다.
  7. 캡타이어 케이블은 상부 바닥면까지 올릴 수 있게 여유를 주어야 한다.
